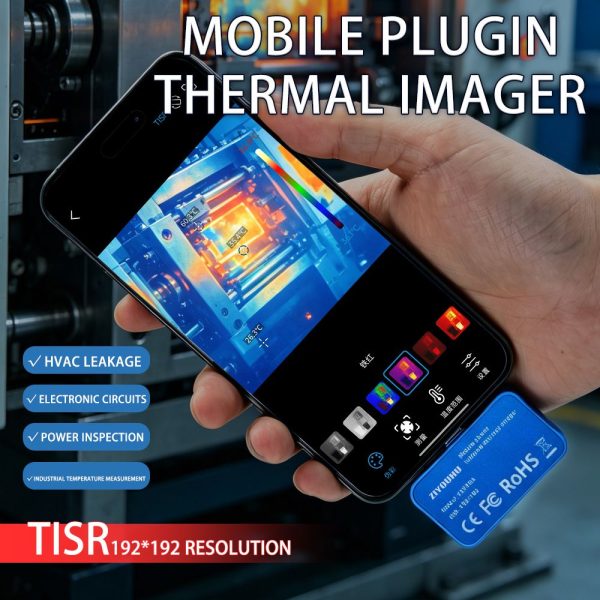

Un instrument de mesure, pas seulement une caméra

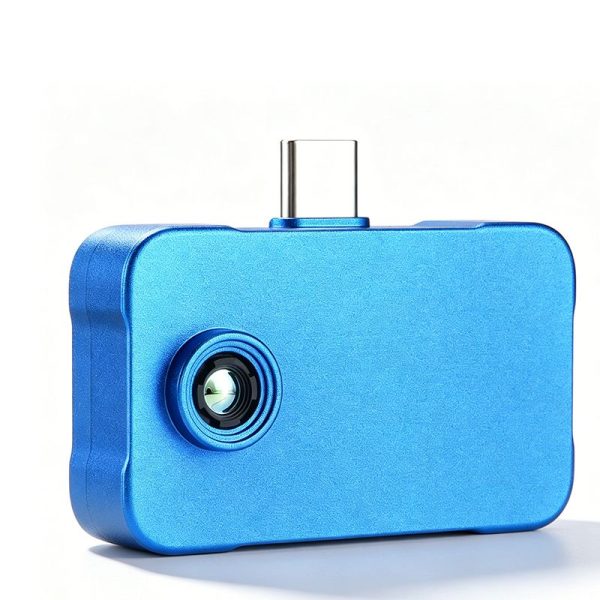

Ce module se branche sur le port USB-C d’un téléphone Android et pèse 25 grammes. Mais contrairement aux caméras thermiques d’appoint, il embarque de véritables fonctions de métrologie — celles qu’on attend d’un instrument professionnel.

Une émissivité réglable de 0,01 à 1,00

C’est le réglage qui sépare une mesure fiable d’une estimation. Tous les matériaux n’émettent pas leur chaleur de la même façon : un métal poli renvoie très peu de rayonnement (émissivité basse) alors qu’une peinture mate en renvoie presque tout. Une caméra réglée sur une valeur fixe se trompe lourdement sur les surfaces brillantes.

Ici, l’émissivité se règle de 0,01 à 1,00 (0,95 par défaut). Vous ajustez selon le matériau observé, et votre mesure devient exacte.

Précision de ±2 °C

Le fabricant annonce ±2 °C ou ±2 %, la plus grande des deux valeurs, avec une résolution de 0,1 °C. C’est une précision d’instrument industriel, pas d’accessoire de loisir.

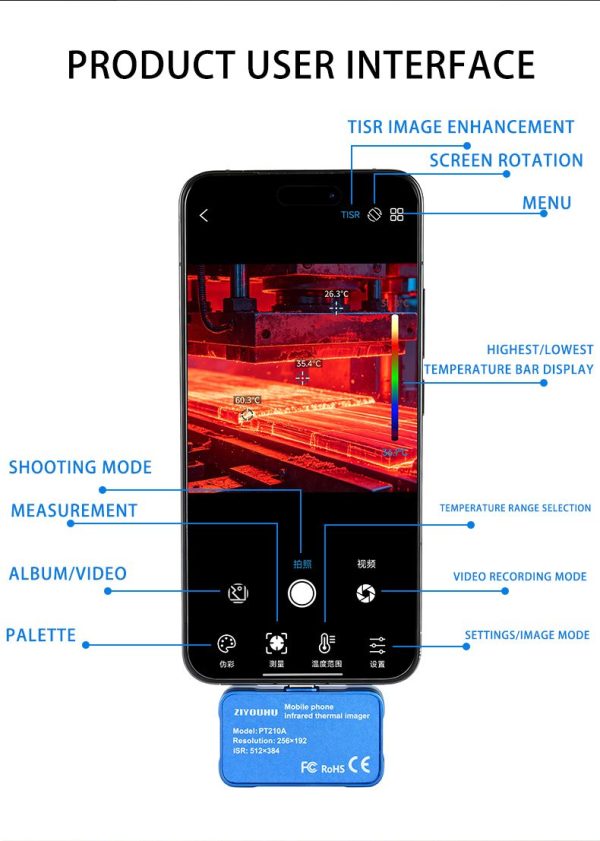

Analyse par points, lignes et zones

Vous pouvez placer simultanément sur l’image 3 points, 3 lignes et 3 rectangles de mesure, chacun affichant ses températures. Concrètement : comparer trois bornes d’un tableau électrique d’un seul coup d’œil, suivre un gradient le long d’une canalisation, ou surveiller une zone entière avec ses minimum, maximum et moyenne.

Isotherme et alarmes

Le mode isotherme automatique met en évidence toutes les surfaces situées dans une même plage de température — les anomalies sautent aux yeux. Le suivi automatique des points chaud et froid les marque en permanence, et une alarme visuelle et sonore se déclenche au franchissement des seuils que vous définissez.

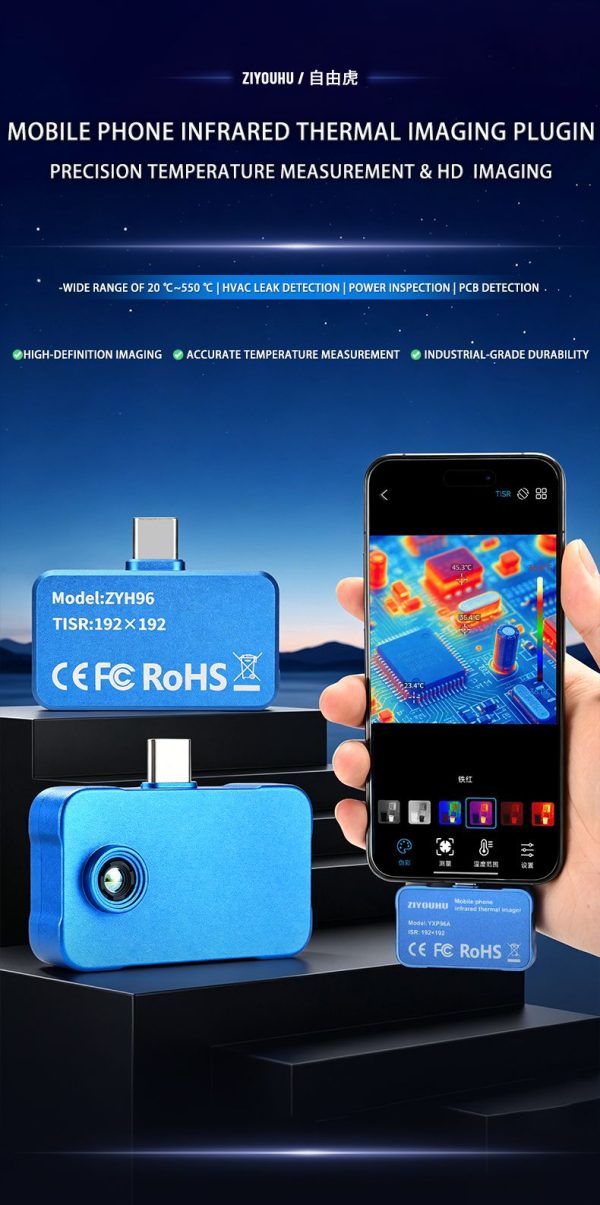

Trois versions

Modèle	Résolution	Sensibilité	Champ	Poids
ZYH96	96 × 96	< 40 mK	50° × 50°	18 g
YXP96A	96 × 96	≤ 60 mK	50° × 50°	25 g
PT210A	256 × 192	≤ 40 mK	50° × 37,2°	25 g

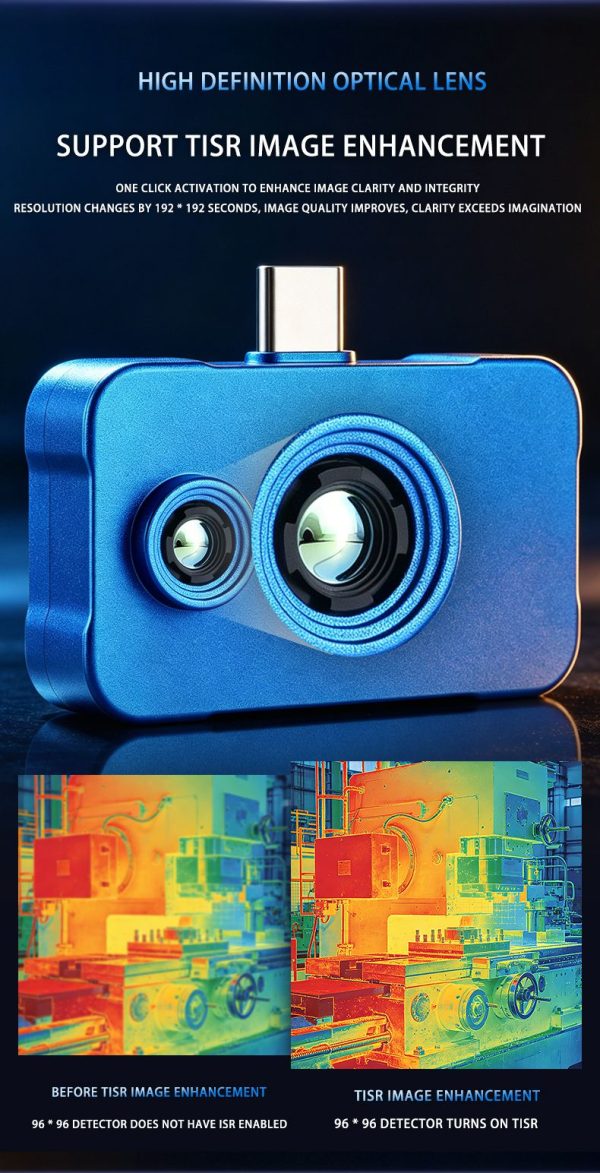

Le PT210A est le plus abouti : quatre fois plus de pixels, et un mode TISR qui reconstruit l’image en 512 × 384.

Aucune mise au point à faire

L’optique est à focale fixe sans réglage : vous visez, vous mesurez. Un souci de moins sur le terrain.

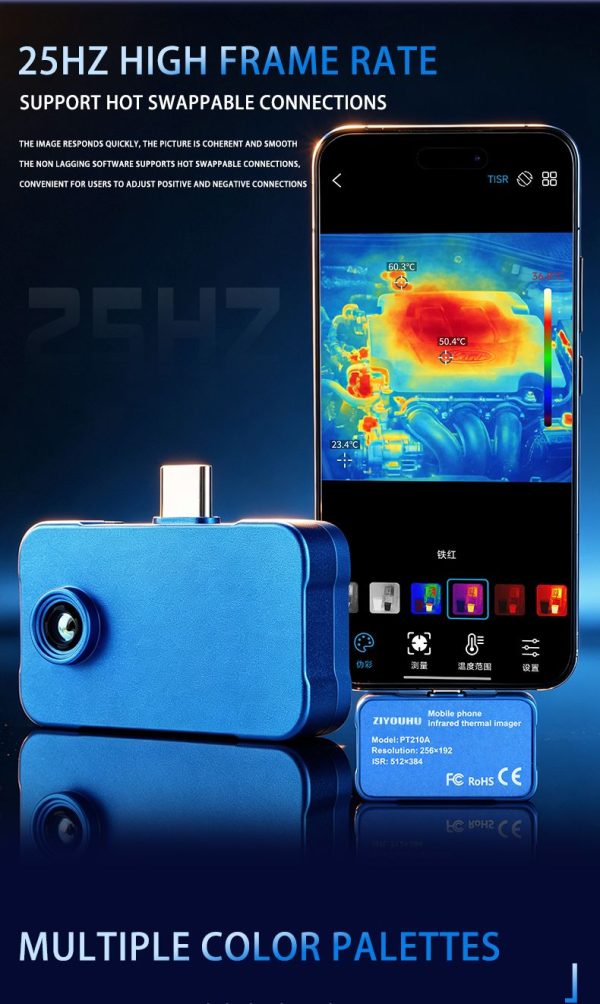

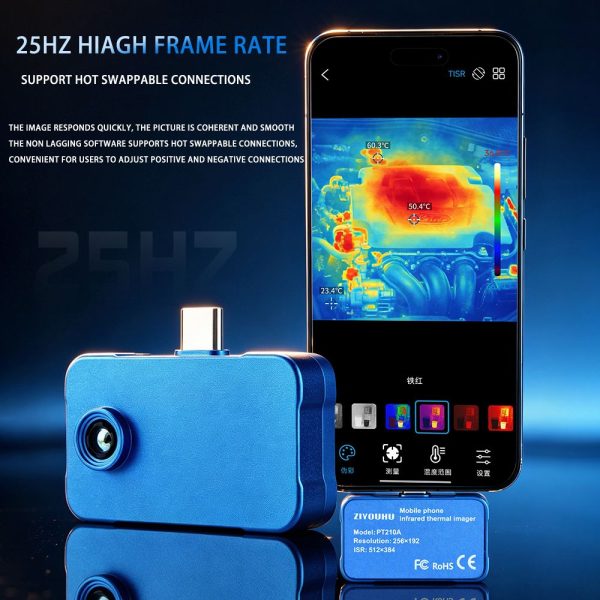

Connexion à chaud

Le module supporte le branchement à chaud — vous le connectez et le retirez sans redémarrer l’application. À 25 images par seconde, l’image reste fluide pendant que vous balayez une installation.

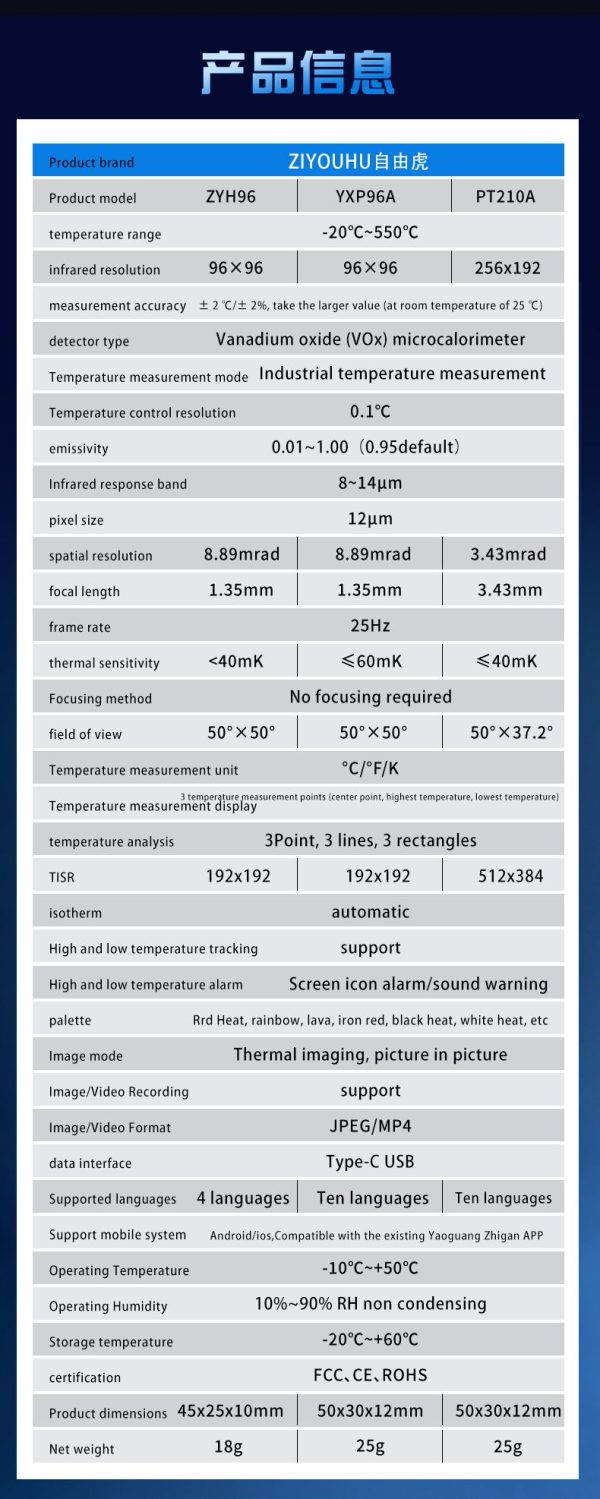

Caractéristiques

• Modèles : ZYH96, YXP96A, PT210A
• Détecteur : microbolomètre à oxyde de vanadium (VOx), pixels 12 µm
• Résolution : 96 × 96 ou 256 × 192 selon modèle — TISR jusqu’à 512 × 384
• Sensibilité thermique : ≤ 40 mK (PT210A et ZYH96)
• Plage de mesure : -20 °C à +550 °C
• Précision : ±2 °C ou ±2 % — résolution 0,1 °C
• Émissivité : réglable de 0,01 à 1,00 (0,95 par défaut)
• Bande spectrale : 8 à 14 µm
• Cadence : 25 Hz, branchement à chaud
• Champ de vision : 50° × 50° ou 50° × 37,2°
• Mise au point : aucune, focale fixe
• Analyse : 3 points, 3 lignes, 3 rectangles
• Fonctions : isotherme automatique, suivi chaud/froid, alarme visuelle et sonore
• Palettes : fer rouge, arc-en-ciel, lave, noir chaud, blanc chaud et autres
• Modes d’image : thermique, incrustation PIP

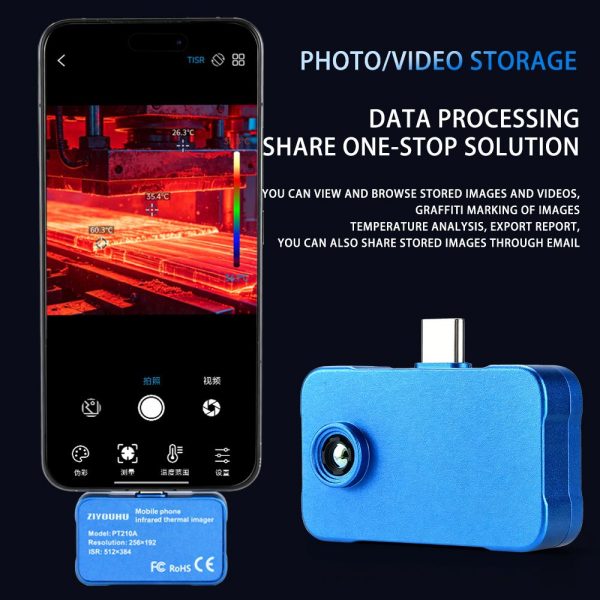

• Formats : JPEG et MP4
• Interface : USB-C — application Ziguan (Android)
• Température de fonctionnement : -10 °C à +50 °C
• Certifications : FCC, CE, RoHS
• Poids : 18 à 25 g selon modèle

À quoi il sert

Inspection électrique, maintenance industrielle, recherche de fuites et de ponts thermiques, dépannage électronique, contrôle de plancher chauffant, diagnostic automobile, inspection de bâtiment.

Compatible Android uniquement. Précisez le modèle souhaité à la commande si l’option n’apparaît pas — nous recommandons le PT210A, dont la résolution supérieure change réellement l’usage.
